Grosse révision de la MZ 250 ETZ

révision faite avec le spécialiste de la MZ du Morvan
vendredi 2 novembre 2018
par  fab le motard
popularité : 21%

Cette moto nécessitait une bonne révision. Je suis donc allé voir un des experts de la MZ ... dans un coin réculé du Morvan.

La liste des points à revoir :
- vidange boite (pas fait depuis ?? )
- embrayage à revoir
- allumage
- carburation, elle calait
- tension de chaine
- vidange de la fourche voir pourquoi elle "coincait"

La moto est parti sur la remorque, même si elle fonctionnait, on ne sait jamais comment peut se dérouler une grosse révision, et les problèmes que nous pourrions rencontrer.

IMG 0977

Le morvan, par un beau week end d’automne

IMG 0980

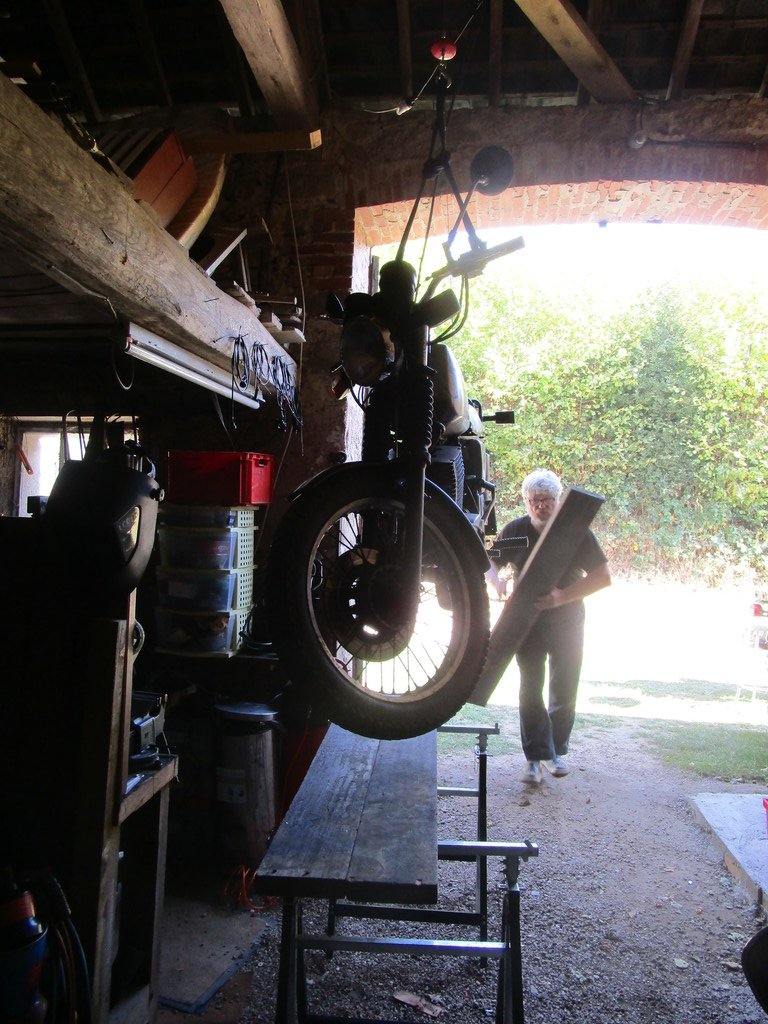

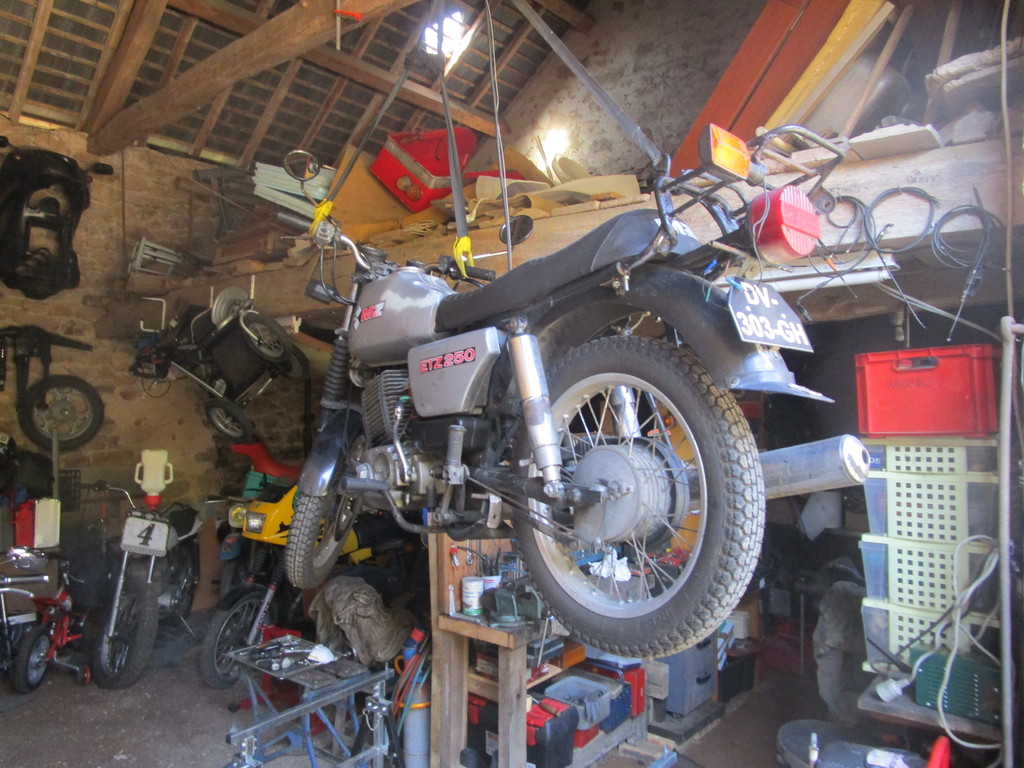

Pour travailler, la moto est levée au moyen d’un treuil électrique et posée ensuite sur des treteaux.

IMG 0981

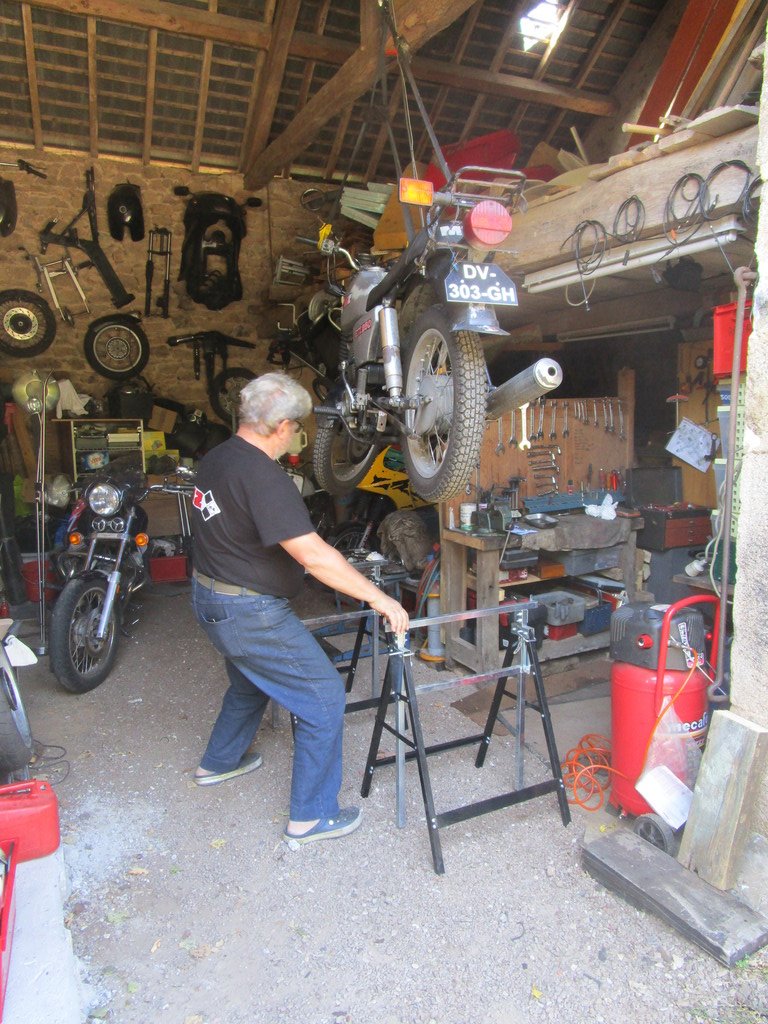

Elle est posée sur la béquille centrale , mais les sangles sont toujours présentes, la moto ne peut pas tomber.

IMG 0983

C’est bien pour voir l’état du dessous du moteur et la vis de vidange de la boite. On pensait qu’elle serait difficile à enlever, mais non. Elle est venue.

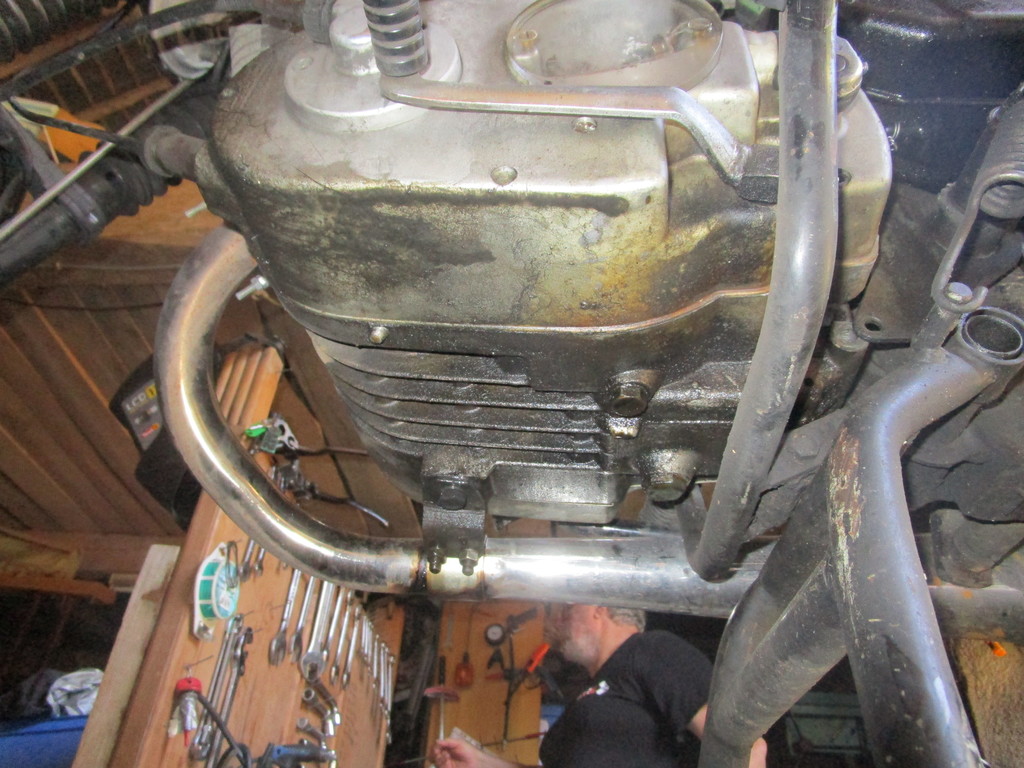

IMG 0984

On commence par vidanger la boite.

IMG 0986

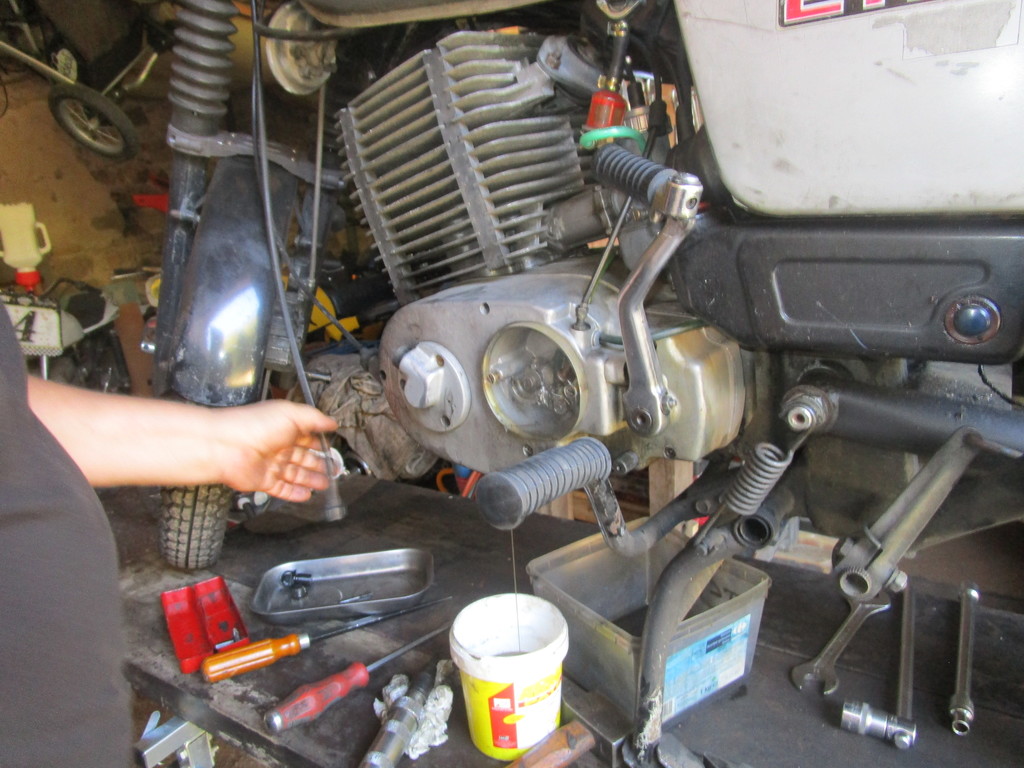

Première vis contratriante : la vis de niveau de boite ...

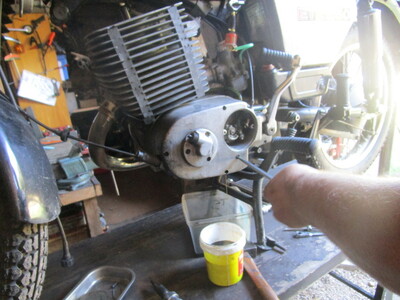

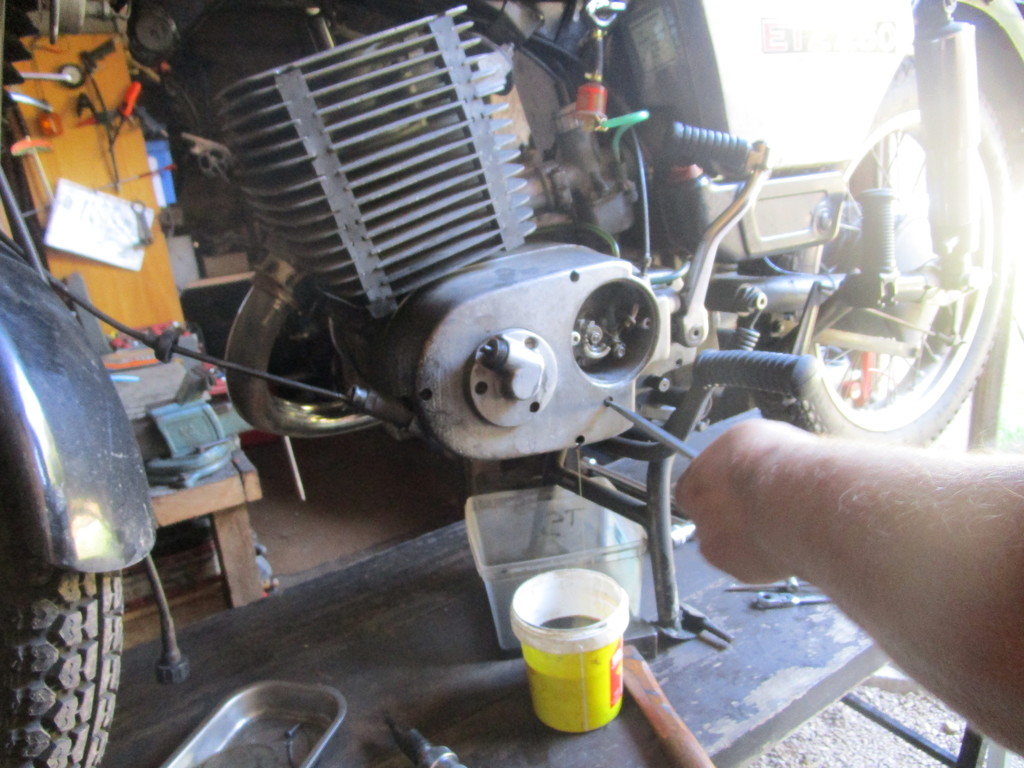

IMG 0988

.

Ce n’est pas grave, on l’aura plus tard.

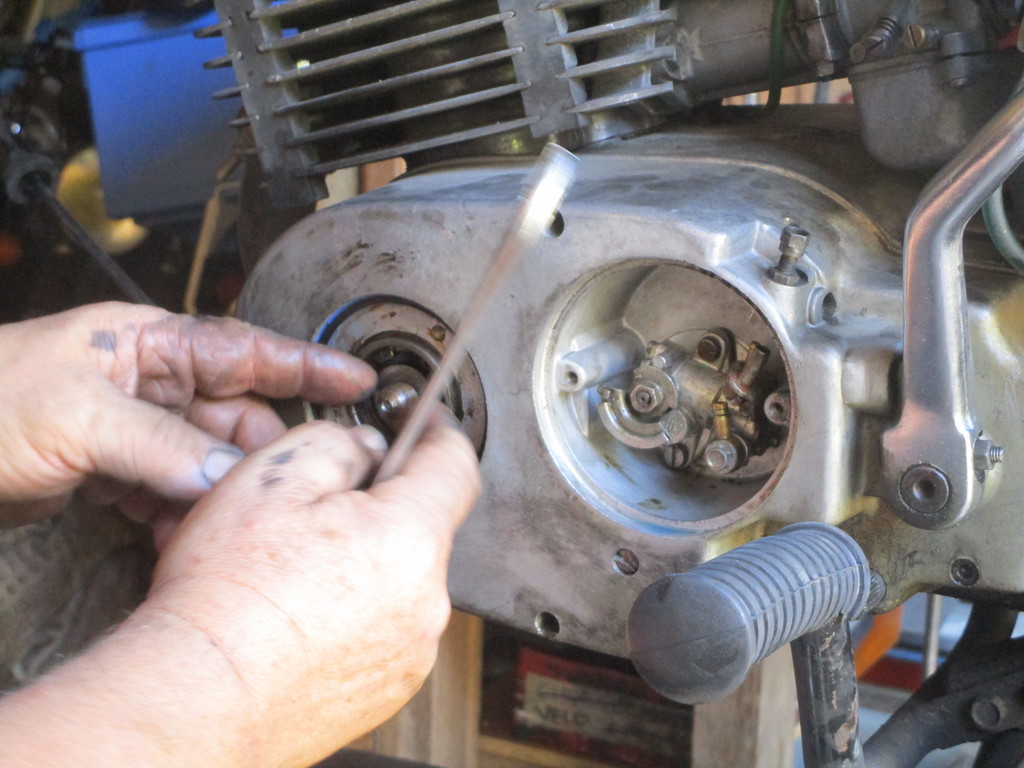

on enlève la prise du compte tour et les rondelles qui sont derrière

IMG 0993

Voilà la 2e vis coincée.

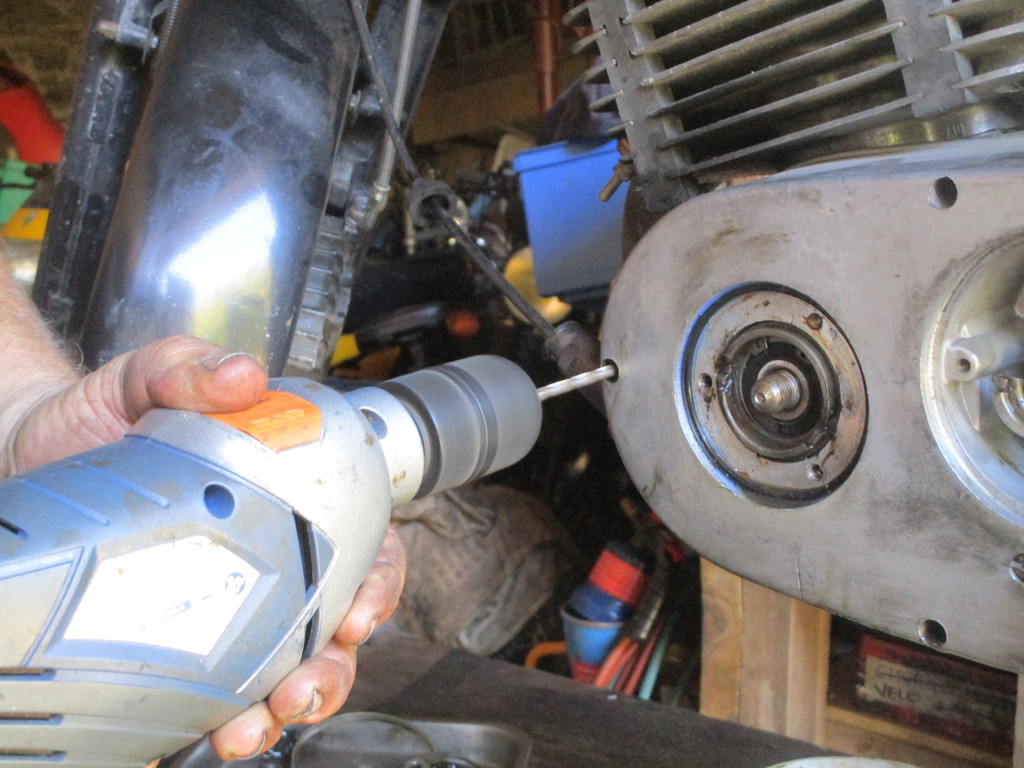

IMG 0997

On l’aura à la perceuse, elle sera remplacée par une du stock de Jeff.

l’embrayage apparait

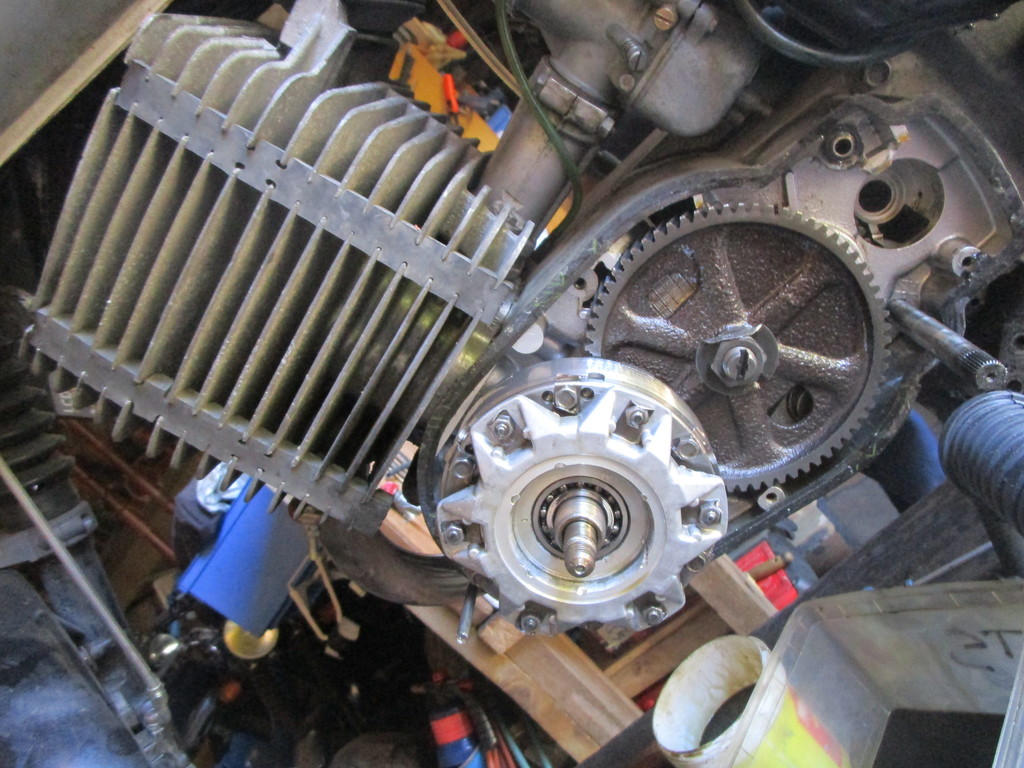

IMG 1001

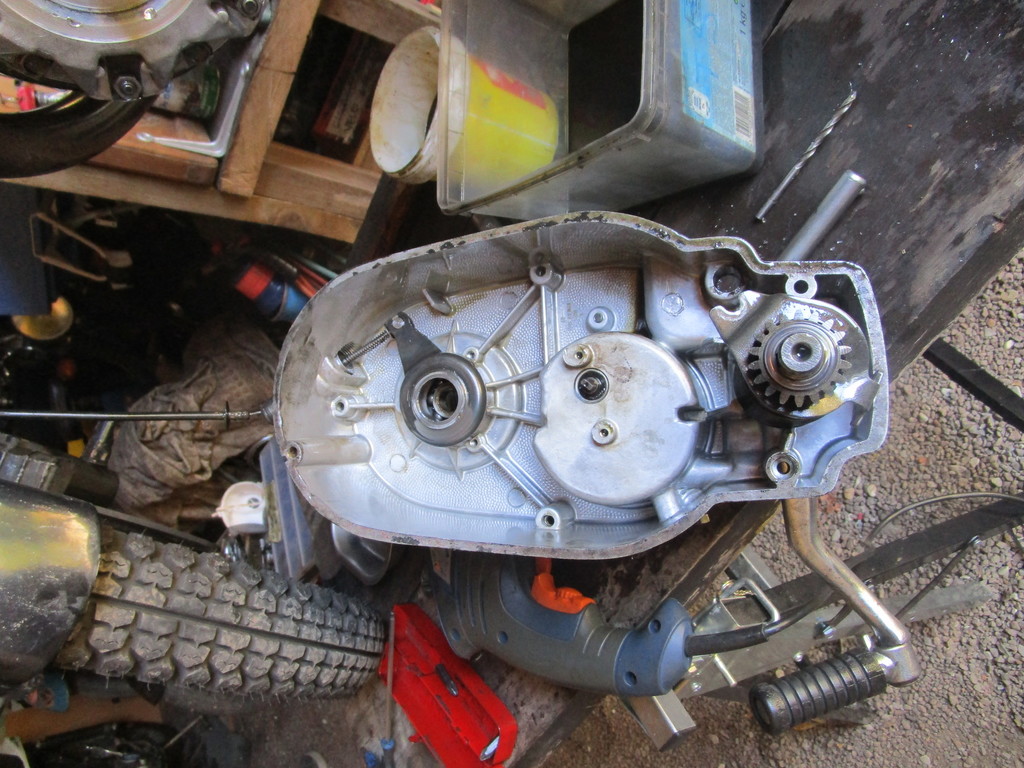

le carter est démonté

IMG 1003

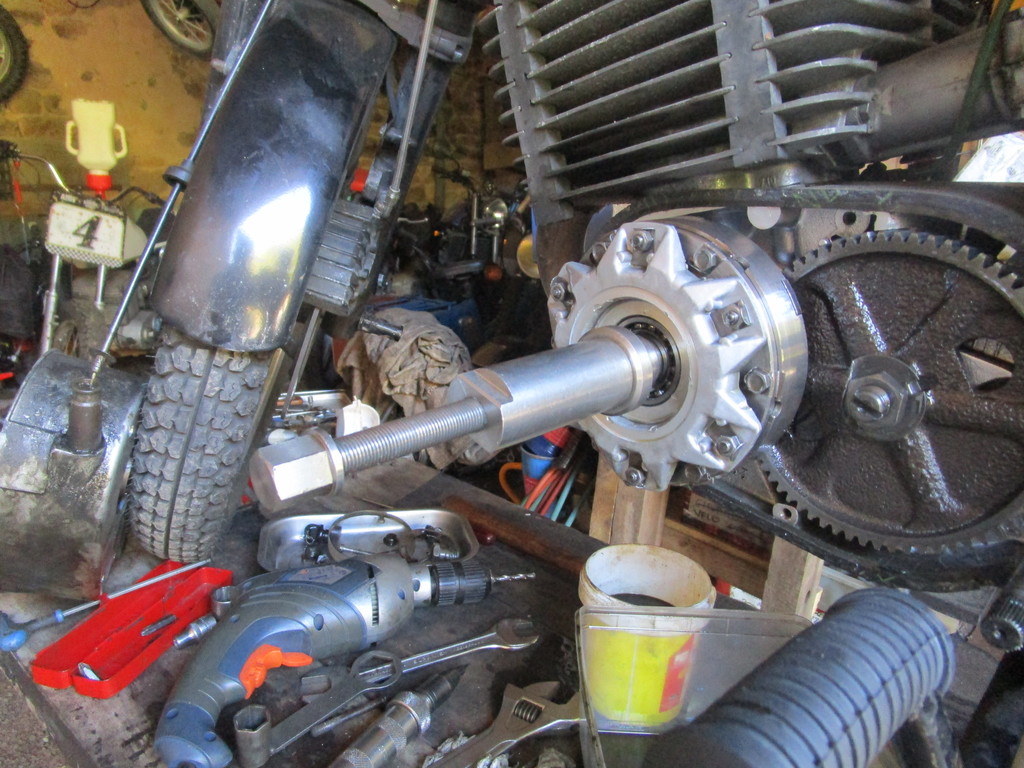

et c’est là qu’il faut le bon outils pour enlever l’embrayage

IMG 1005

et hop

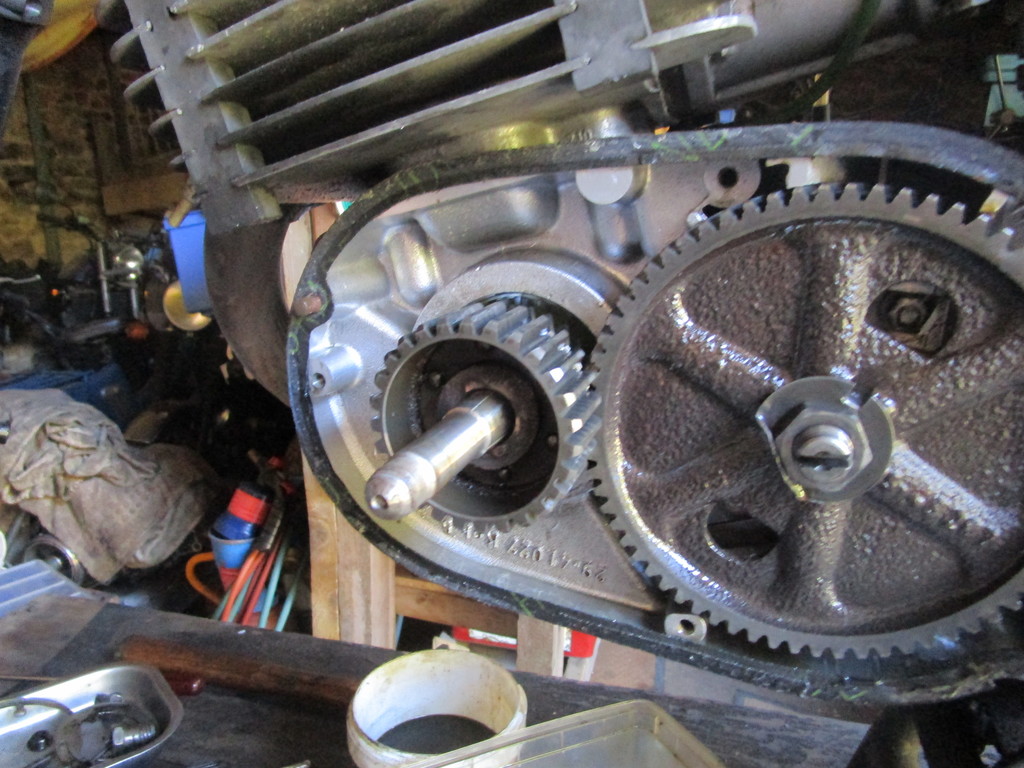

IMG 1009

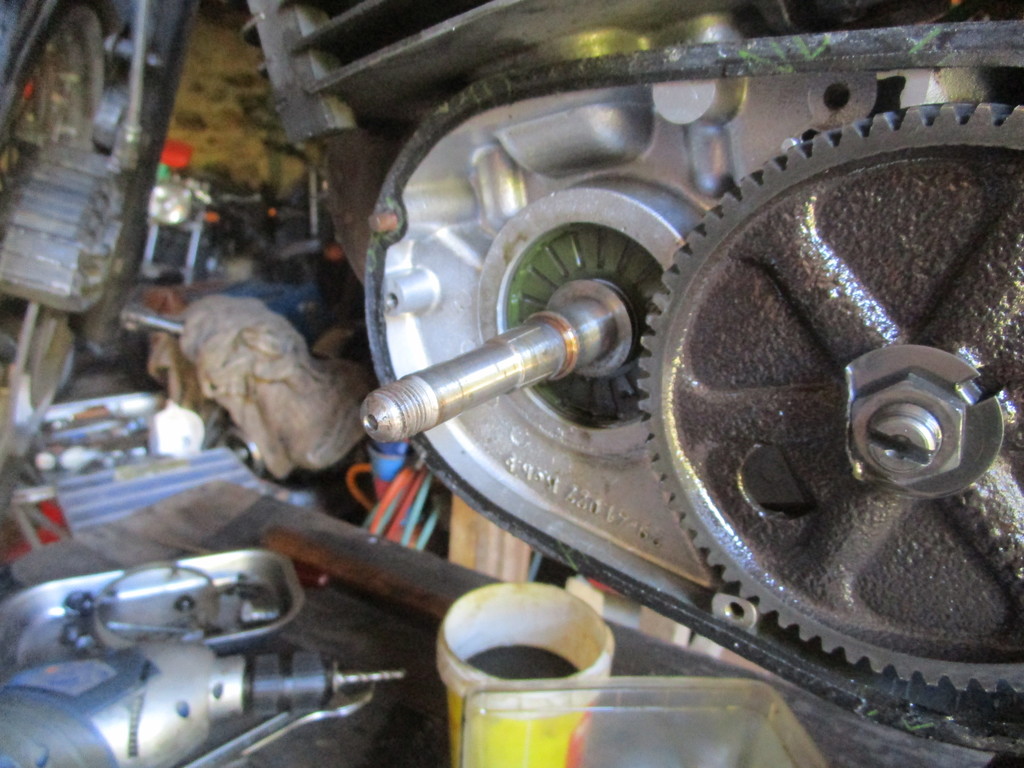

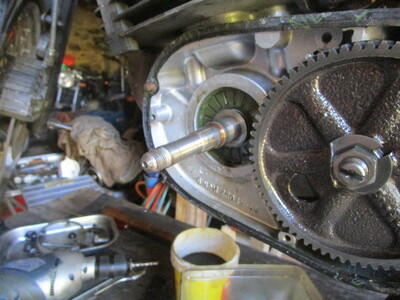

IMG 1011

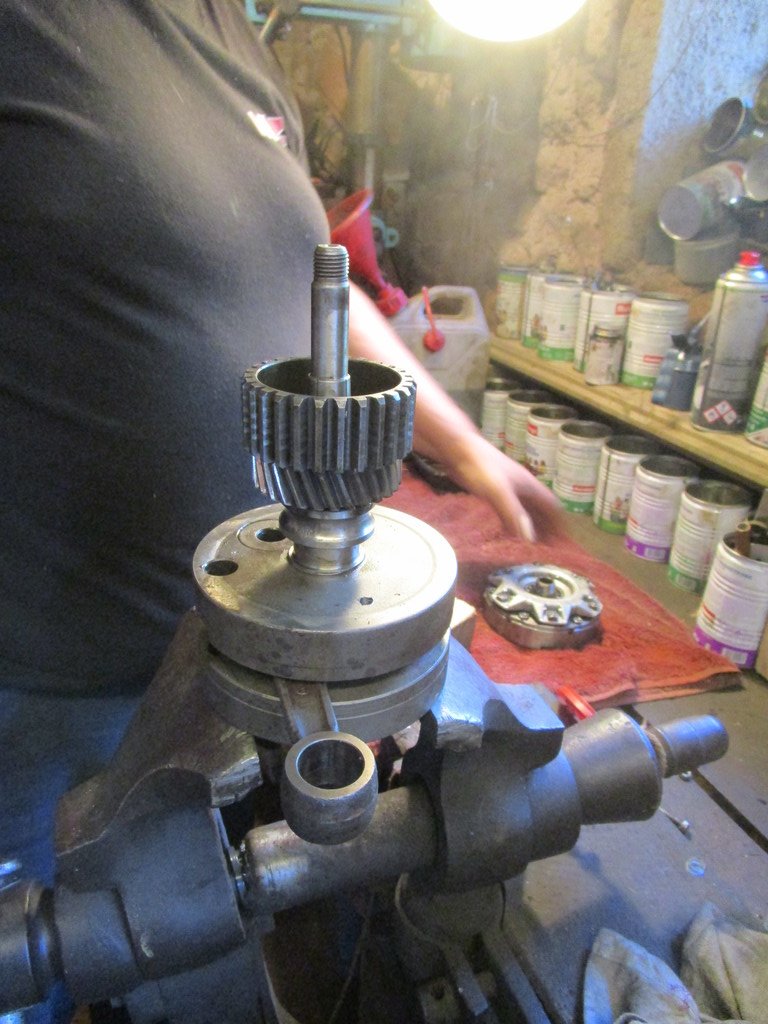

Avec un ancien bout de moteur HS, qu’on met sur un étau, on va pouvoir démonter le mécanisme d’embrayage

IMG 1013

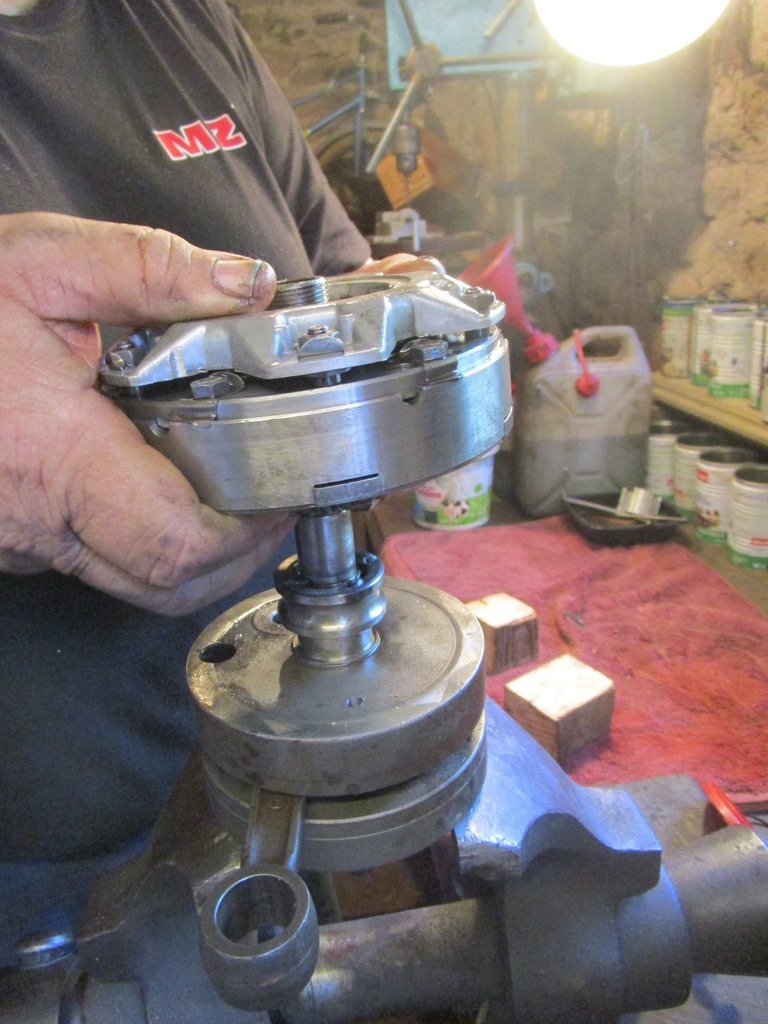

C’est plus compliqué que sur une Bullet, une XJ ou une CB 500

IMG 1014

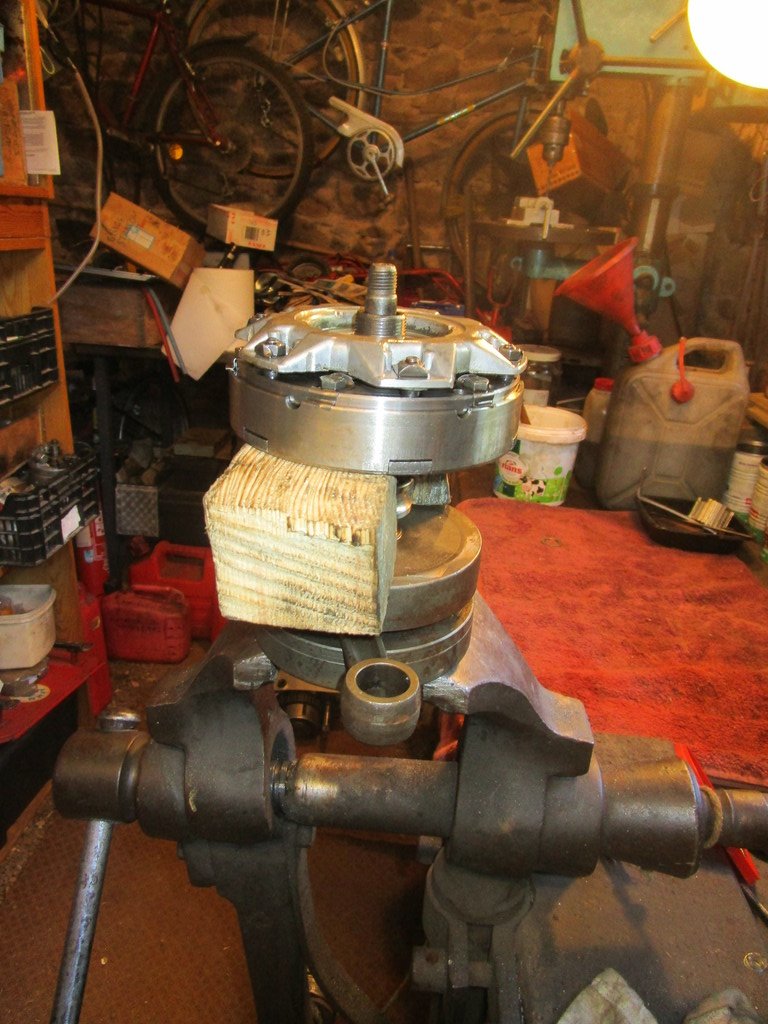

IMG 1016

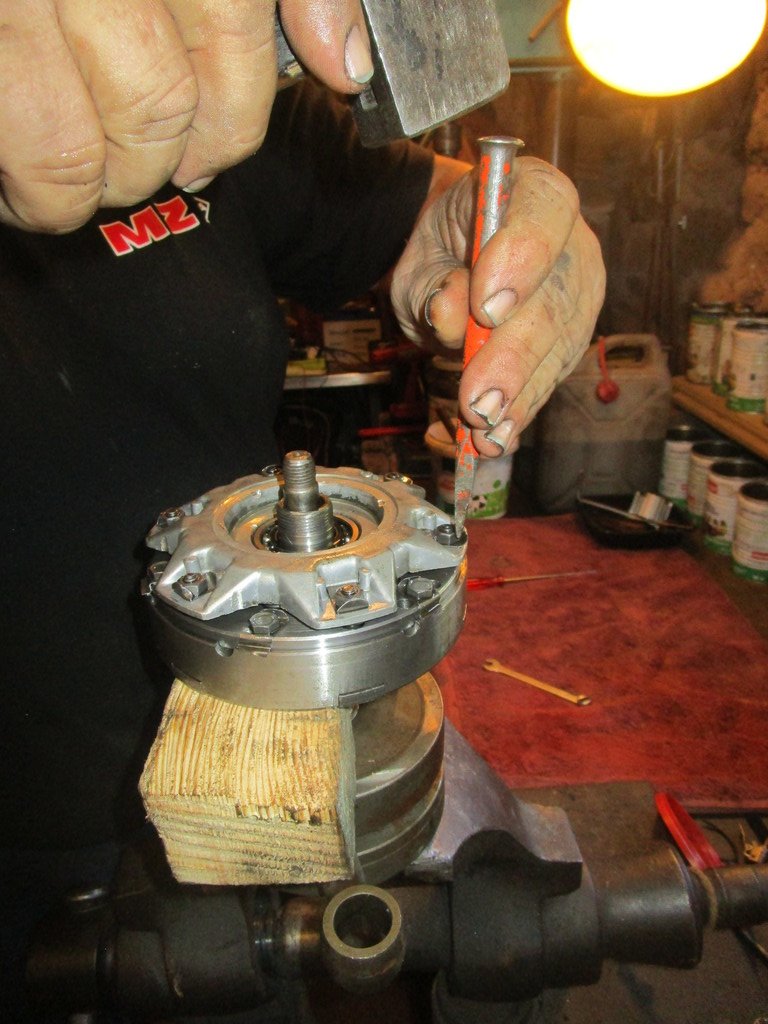

IMG 1018

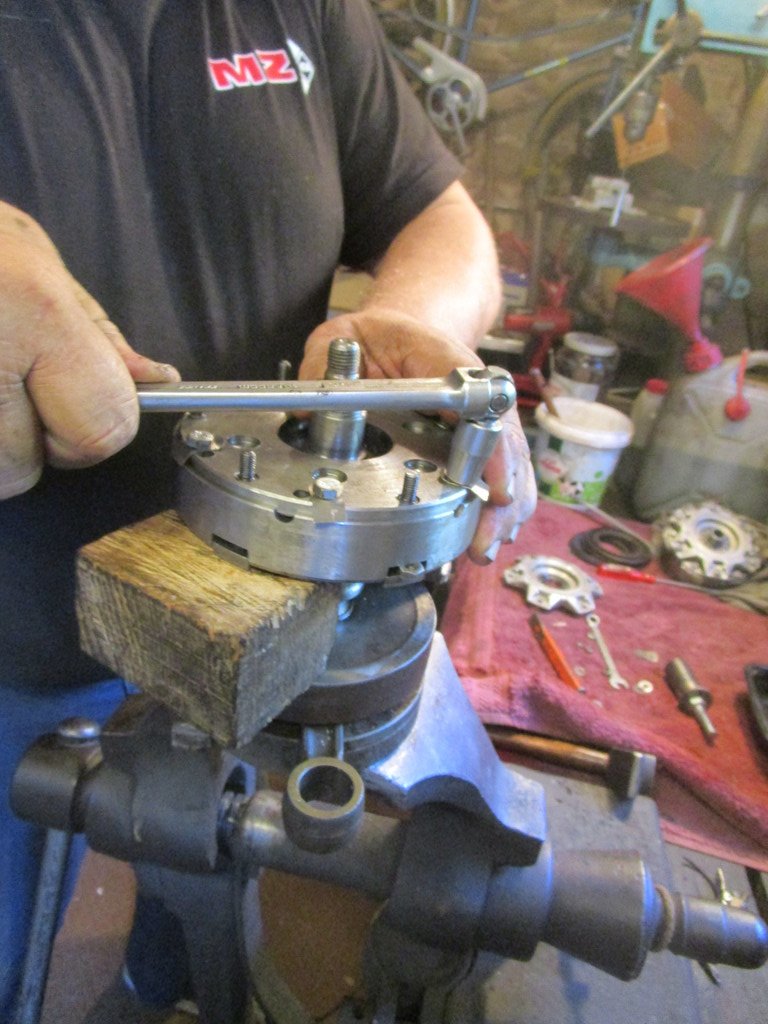

IMG 1023

Il faut ensuite remonter dans l’autres sens.
Nous avons changé les disques par des neufs

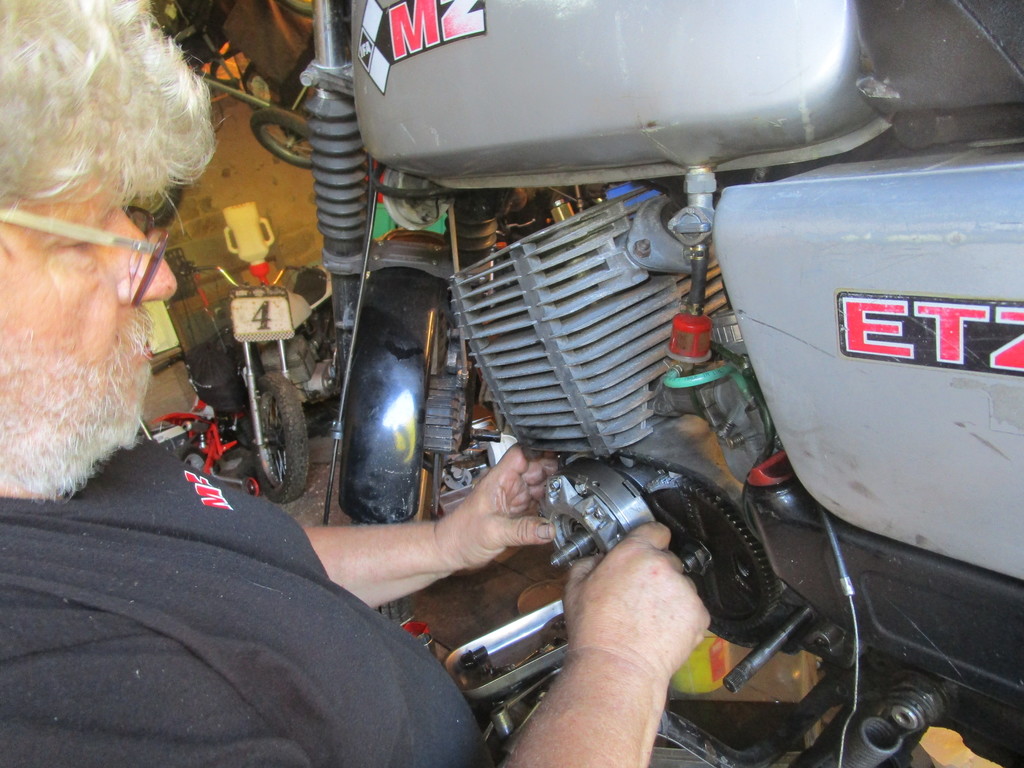

On remonte

IMG 1026

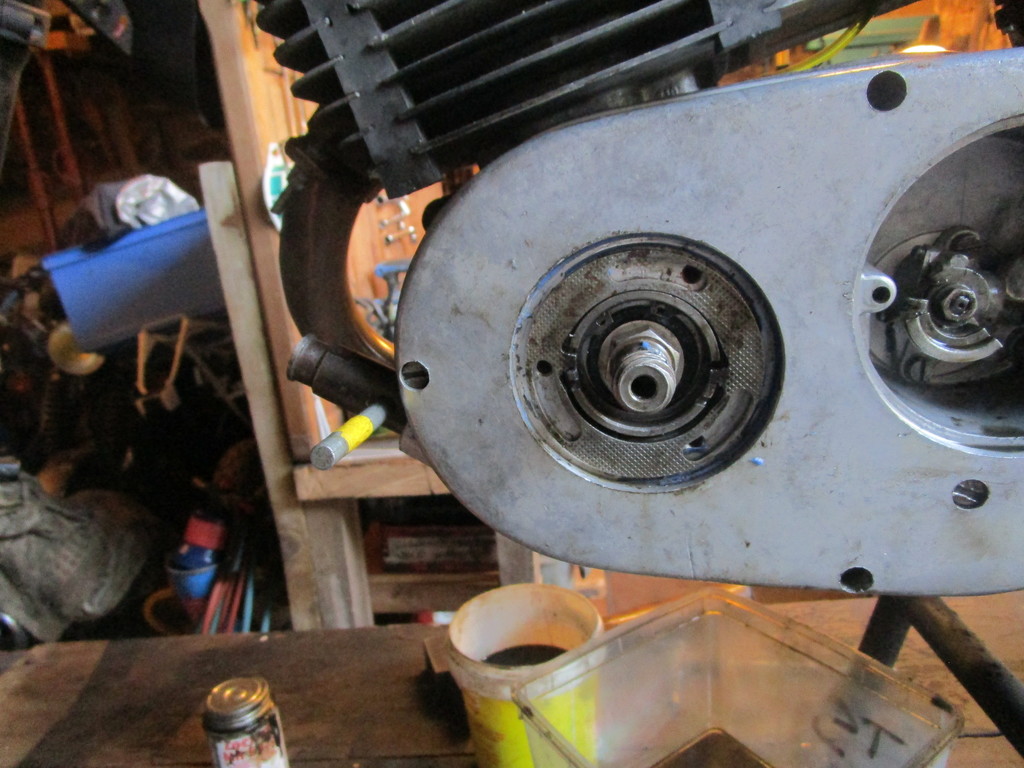

On referme

IMG 1033

Bien sur, nous ferons quelques pauses bières / repas dehors, au soleil

IMG 1035

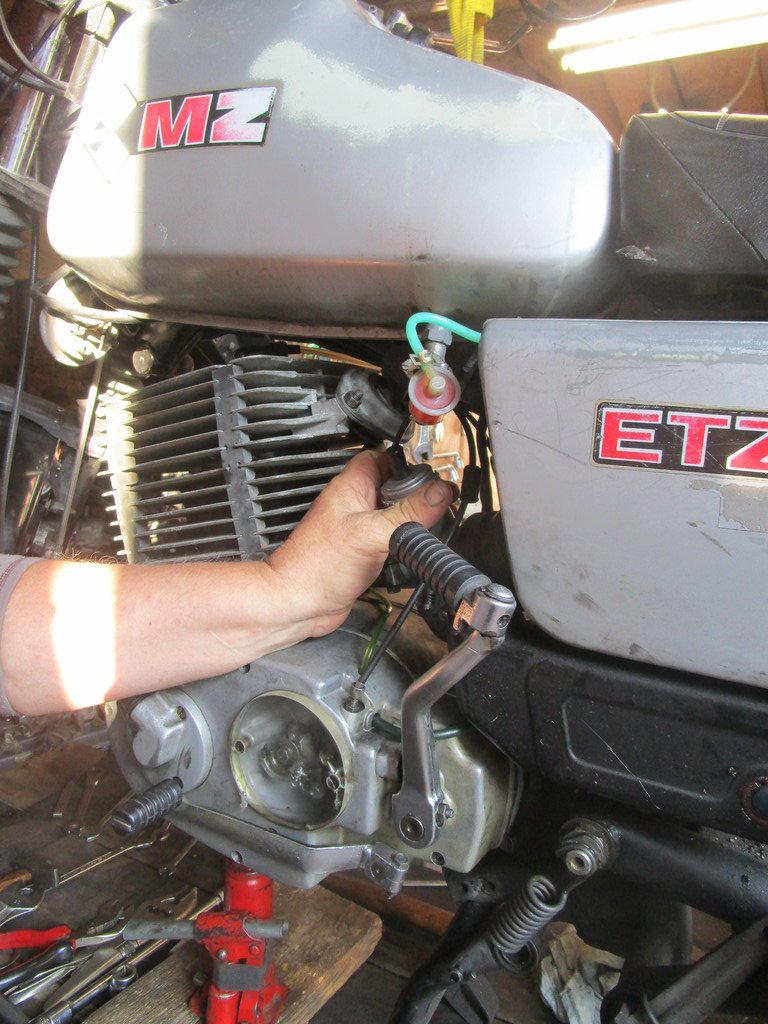

On passe à la carburation

IMG 1039

Le carburateur entouré de ses copains

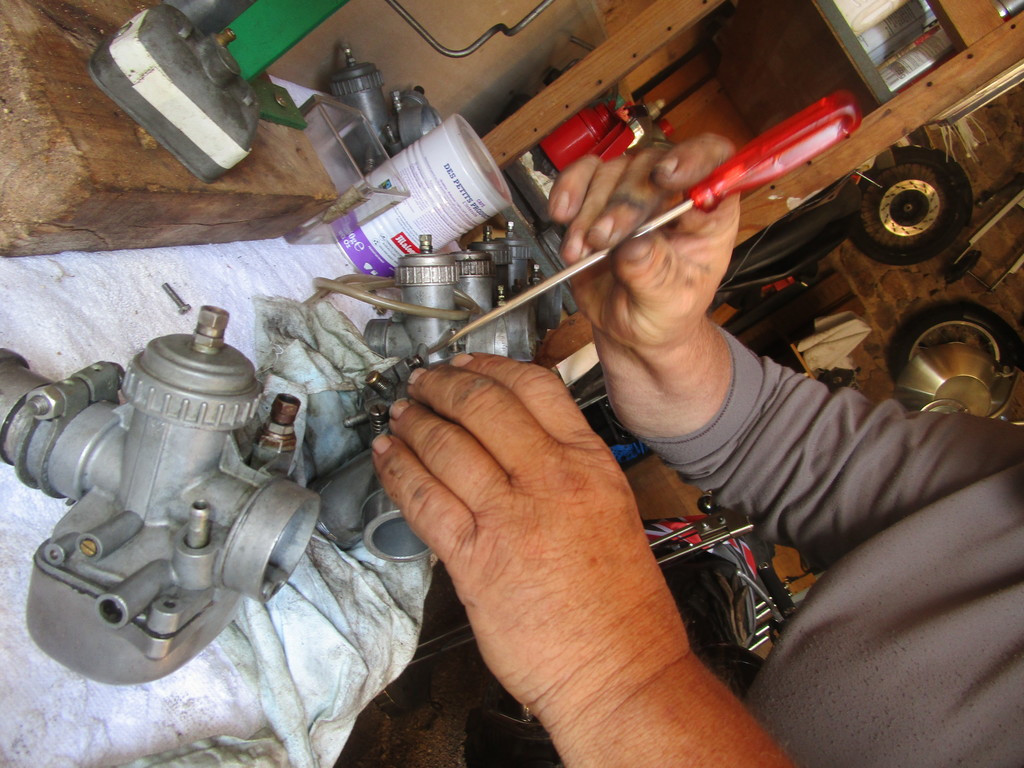

IMG 1040

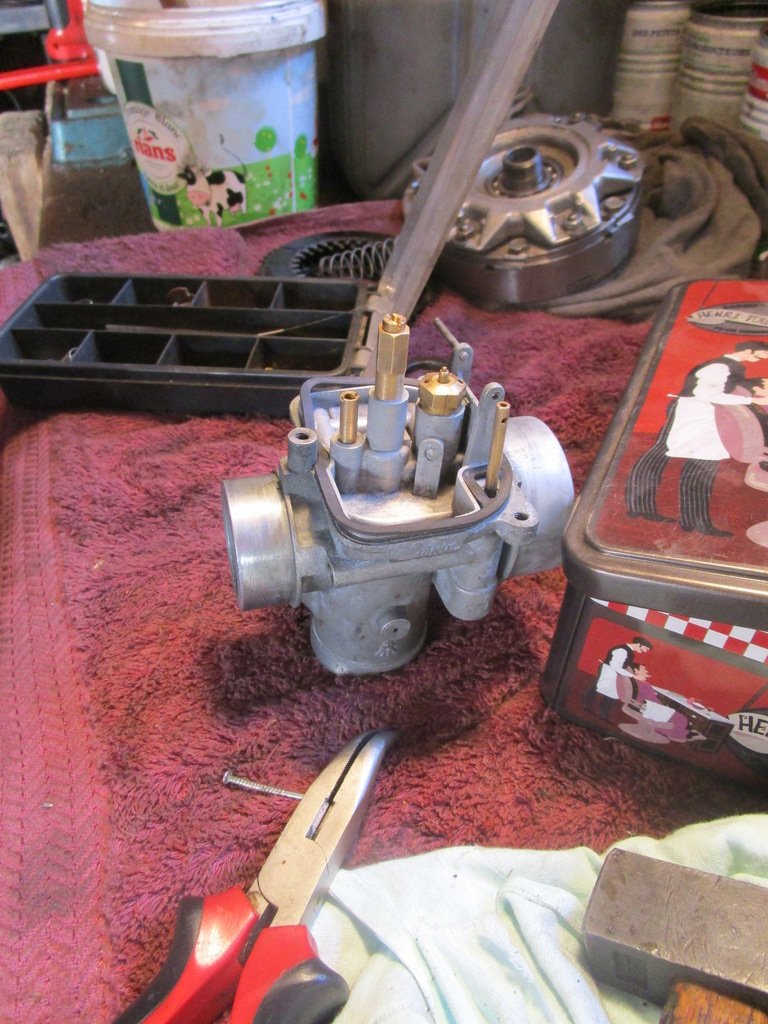

Le démotage du pointeau

IMG 1042

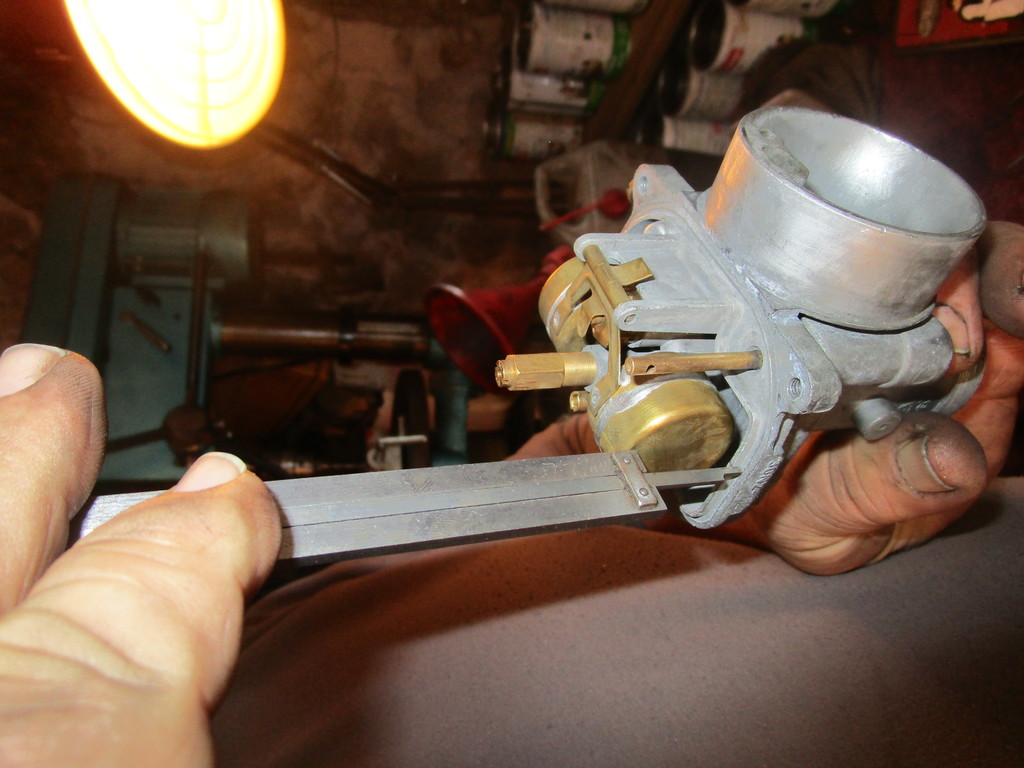

La vérification des cuves et des niveaux des flotteurs

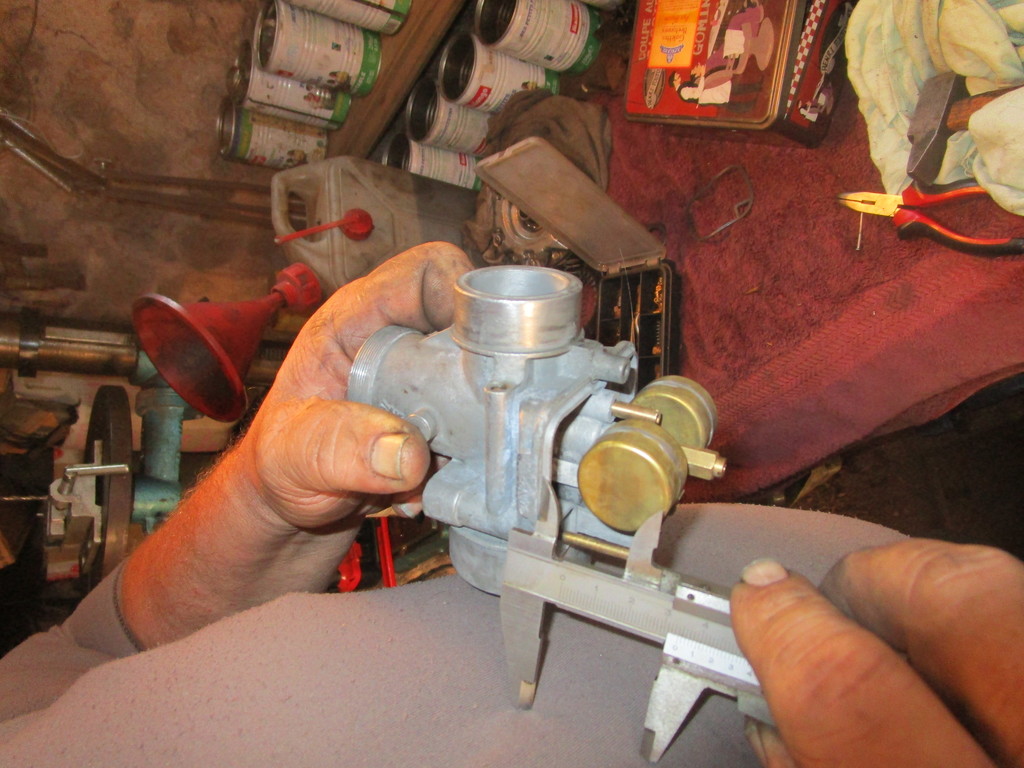

IMG 1043
IMG 1044

Rien de particulier, tout est en bon état : remontage

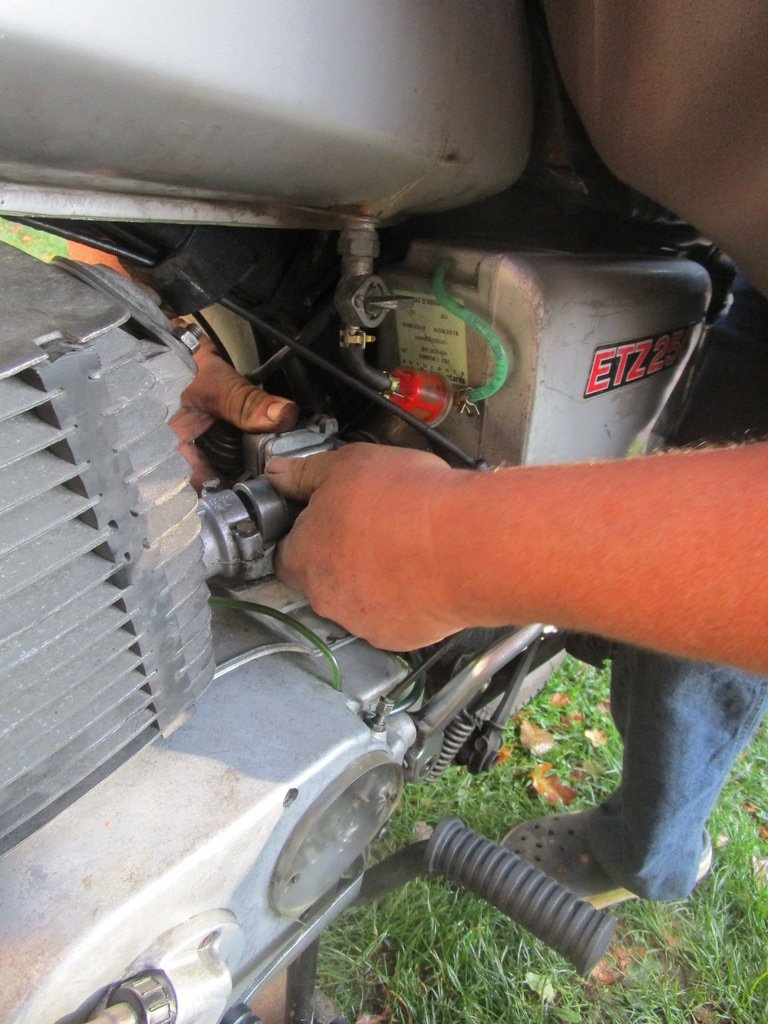

IMG 1047

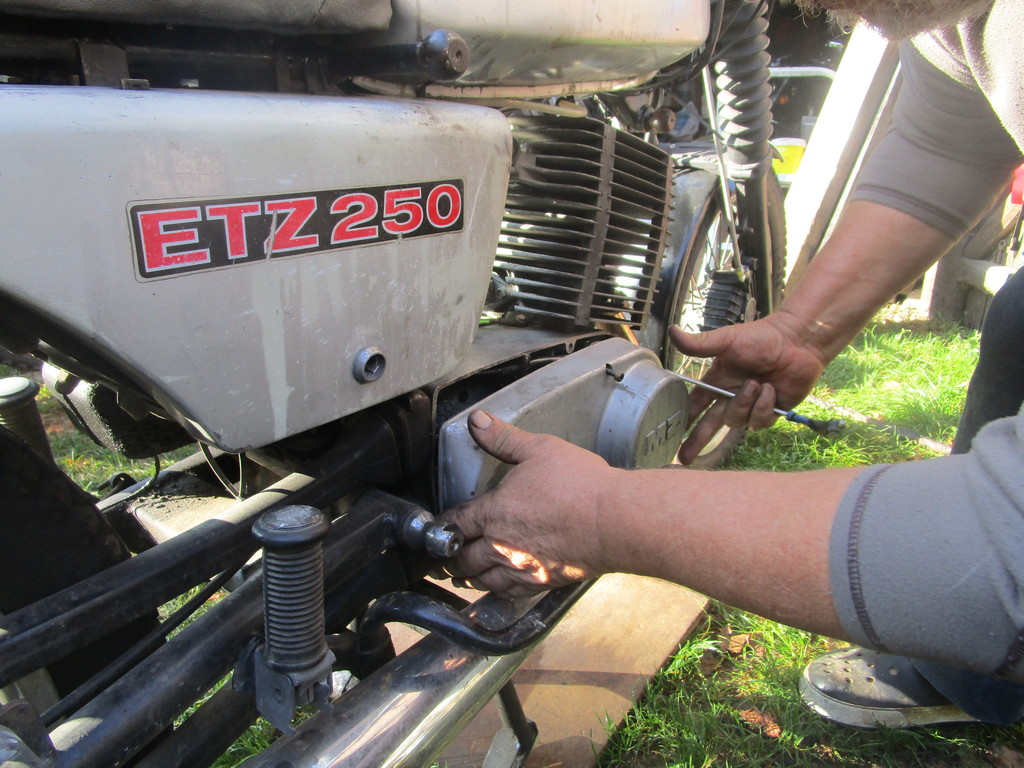

On peut passer à l’allumage

IMG 1048

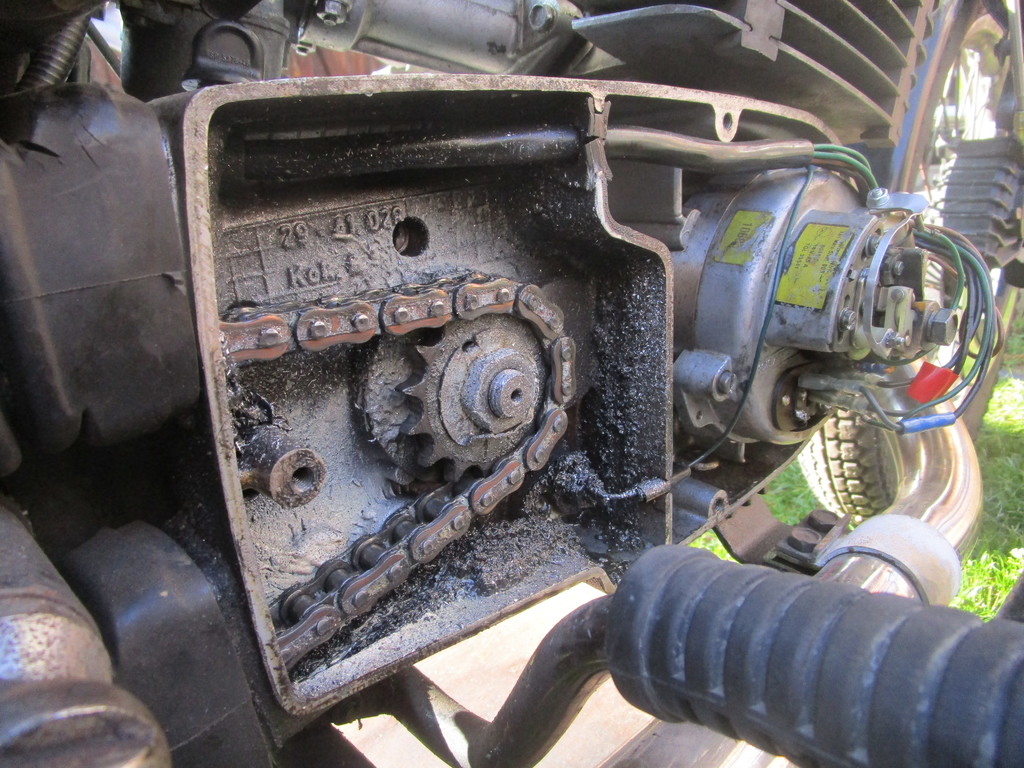

IMG 1049

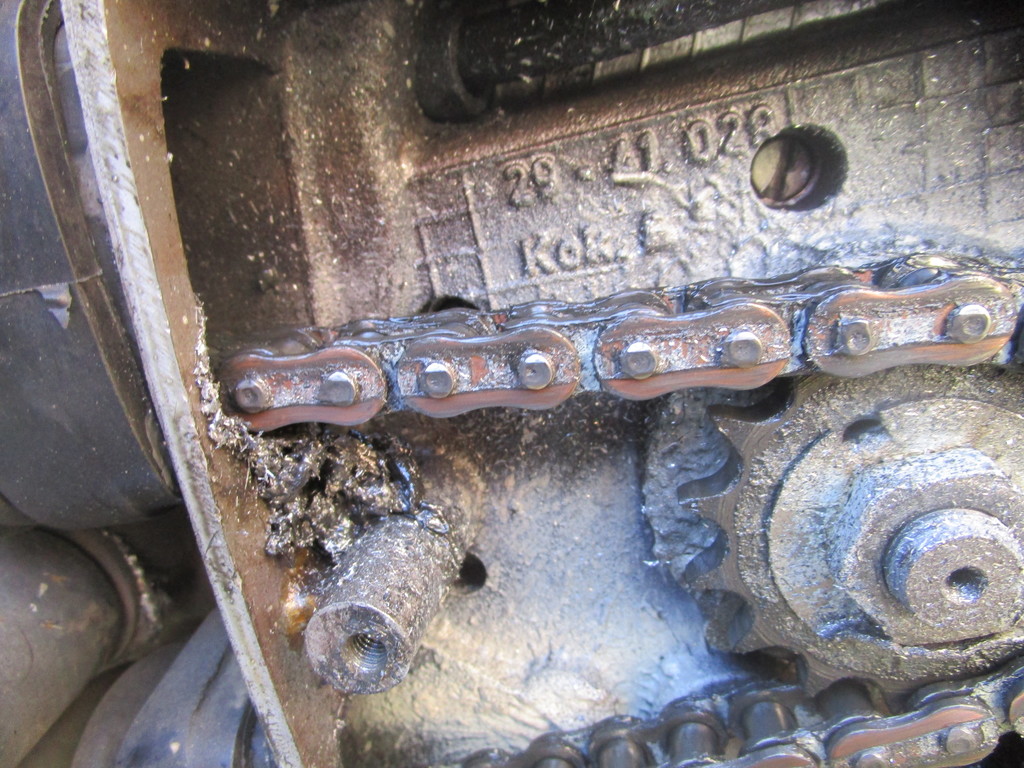

Mais on a vu beaucoup de truc brillant argenté au niveau du pignon

IMG 1051

la chaine était trop tendue, on l’a donc détentue.
Mais d’où viennent ces petits bouts ?

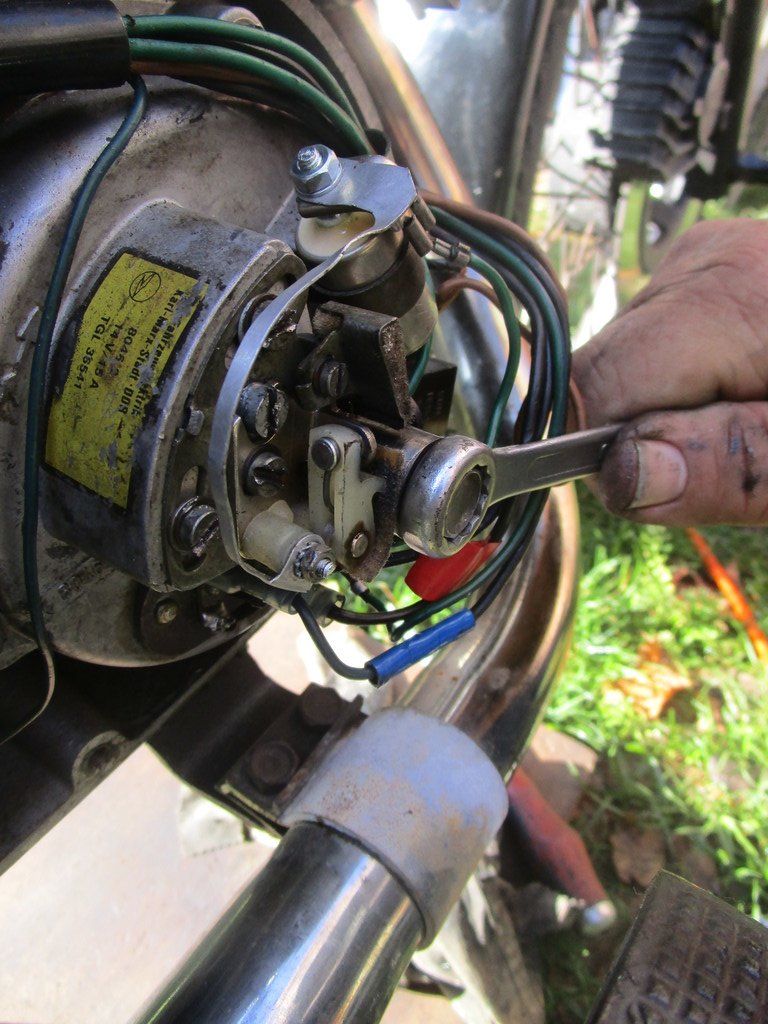

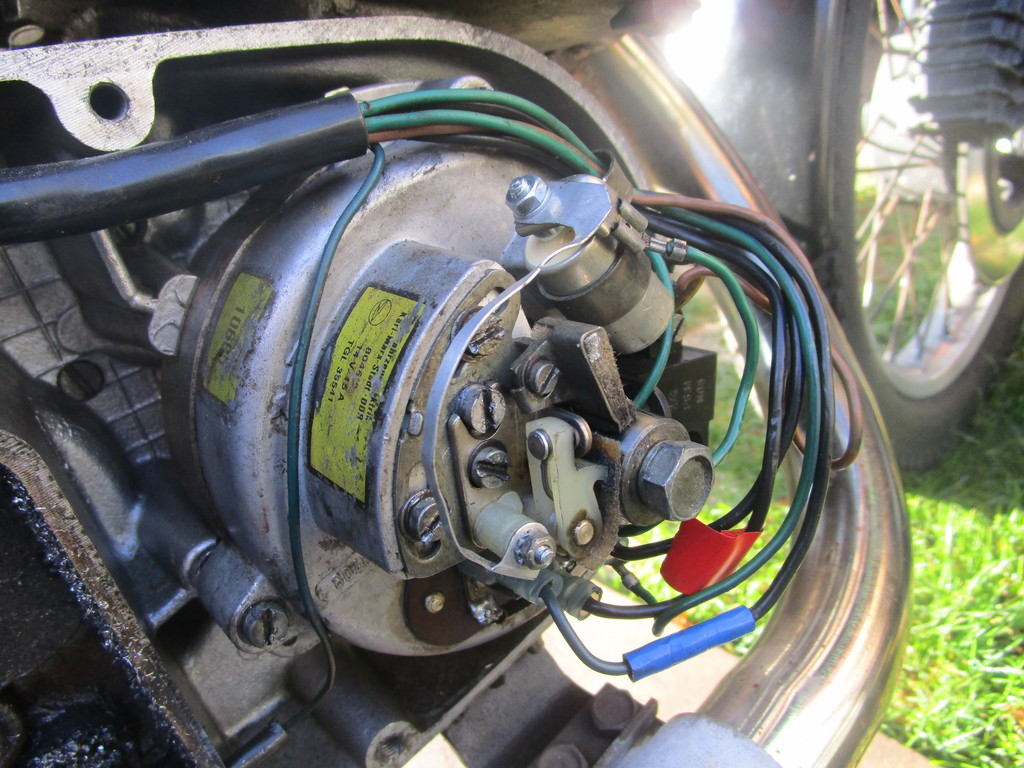

Quant à l’allumage

IMG 1053

tout était ok en terme d’usure, d’écartement

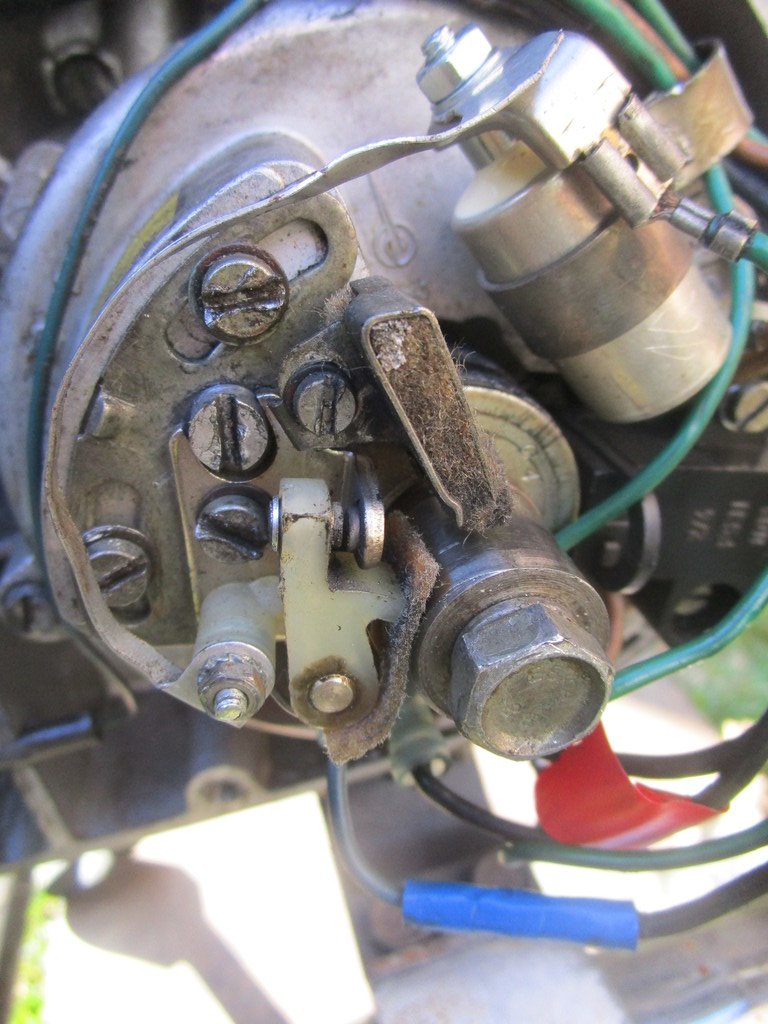

IMG 1054

La fourche a aussi été démontée, vidangée.
Il y avait un rigidificateur de fourche. Je ne l’ai pas remis, je le soupconne d’être à l’origine du mauvais fonctionnement de la fouche que j’avais ressenti.

Un grand merci à Jeff pour l’accueil, le travail, le partage et les bon moments passés. J’ai beaucoup appris.

Je referais un stage chez lui, mais je viendrais avec la bullet
